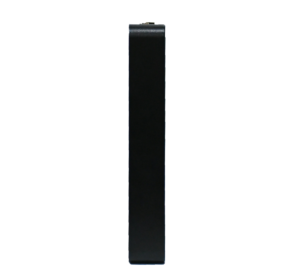

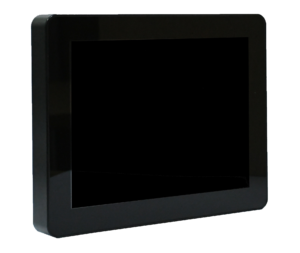

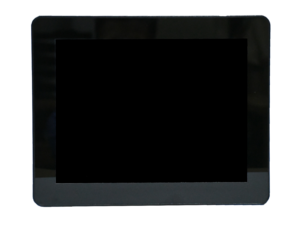

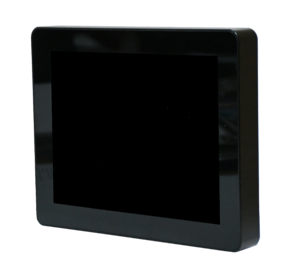

ВМЦМ-16 ТТ
Модуль ВМЦМ-16 ТТ – графический процессор с готовым набором функций и элементов. Видеоконтроллер самостоятельно формирует изображение и обеспечивает вывод его на экран дисплея на основании полученных от микроконтроллера данных по каналу SPI. Базовые элементы графического интерфейса пользователя и различные эффекты наложения и прозрачности реализованы аппаратно. Поддерживается работа с внешними аудио-файлами в форматах 8-бит РСМ, 8-бит uLAW, и 4-бит IMA-ADPCM. По запросу потребителя графический модуль ВМЦМ-16 с ТТ оснащается управляющим модулем на базе микроконтроллера (для создания законченного проекта: панель управления оператора, пульт управления оборудованием и т.д.). Для программирования (записи ПО) в МК/ЭВМ на корпусе устанавливается интерфейс программирования.
Технические характеристики
| Диагональ (см) | 26 см, (10,4″) |
|---|---|
| Разрешение | 800х600 |
| Угол обзора по горизонтали | +/-85 |
| Угол обзора по вертикали | +/-85 |
| Контрастность | 700:1 |
| Яркость изображения (кд/м2) | 450 |
| Сенсорный экран | Да |
| Интерфейсы | SPI |
| Напряжение питания (В) | +12 |
| Типовая потребляемая мощность (Вт) | 15 |
| Габариты: ширина/высота/глубина (мм) | 264/215/32 |
| Масса (кг) | 2,5 |
| Условия эксплуатации | ГОСТ В 20.39.304 гр. 1.7 |
| рабочая температура окружающей среды (°С) | -0…+55 |
| предельная температура окружающей среды (°С) | -50…+70 |
| Влажность (%) | 98%, 35°С |
| Вибрация (g) | 1…20Hz, 2 g |
| Удары (g) Одиночный / Многократный | 50 g / 15 g |
| Вариант установки | фланец |
Комплектность
| Наименование изделия | Количество |
|---|---|
| Видеомонитор ВМЦМ-16 ТТ | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 |
| Ведомость эксплуатационных документов | 1 |
| Упаковка | 1 |
